Особенности продукции

1. немагнитность: с немагнитными характеристиками, магнитная проницаемость < = 1.005.

Безопасность хорошая: искра не возникает во время удара и трения.

Высокая прочность на растяжение и скручивание: прочность на растяжение ≥ 1035 МПа, прочность на текучесть ≥ 965 МПа.

Хорошая пластичность: удлинение разрыва в 2 - 5 раз больше, чем у бериллиевой меди, и вполне может достигать уровня 135 - ступенчатой стали.

Коррозионная стойкость: обладает высокой антикоррозионной стойкостью и адаптируемостью к подземной среде и может работать в условиях высокой коррозионной среды, содержащей сероводородную кислоту.

Сфера применения

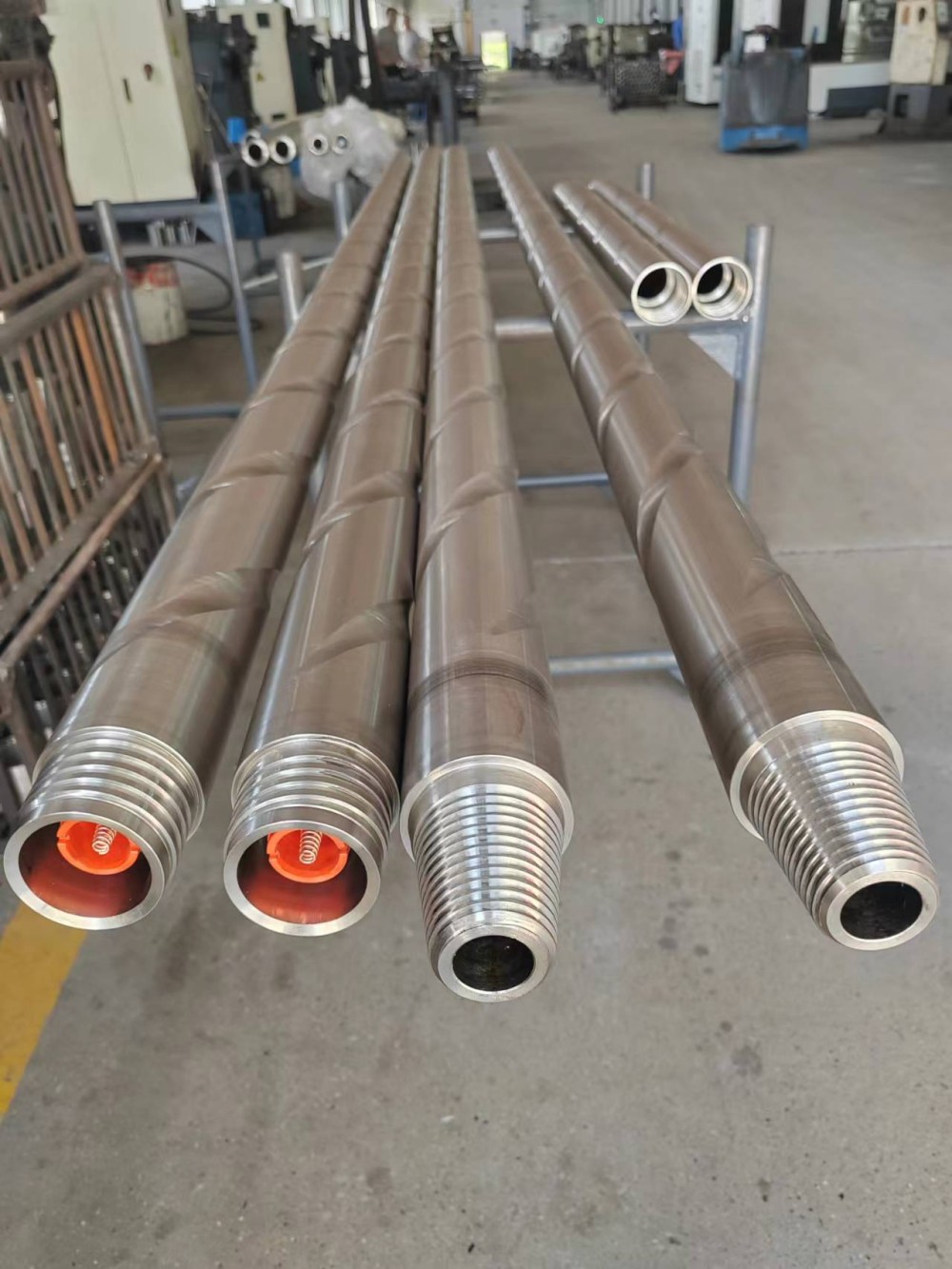

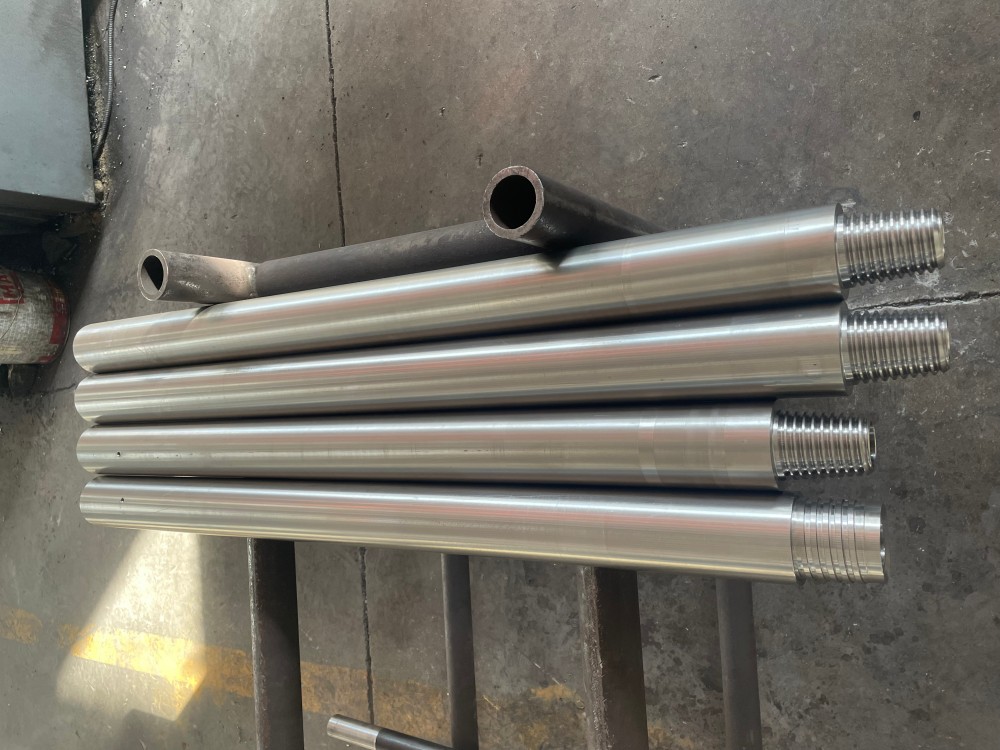

немагнитные буровые трубы используются главным образом в системах горизонтального направленного бурения подземных выработок угольных шахт.

Верхние и нижние немагнитные буровые установки - высокопрочное решение для измерения целостности скважины

Цзянсу и Жуй Инновационные материалы лтд.

Обзор продукции

Наши немагнитные буровые установки, предназначенные для бурения нефтяных и газовых скважин, обеспечивают полную немагнитную область для системы MWD / LWD, обеспечивая точные измерения в реальном времени, выдерживая экстремальные подземные напряжения. Эта двухзвенная буровая установка имеет немагнитный верхний и нижний концы, а посередине - высокопрочную сталь, обеспечивая экономически эффективную альтернативу полностью немагнитным трубопроводам.

Technical Specifications

Особенности проектирования

Двойное строительство

Немагнитный верхний / нижний конец: сегменты 3 - 5 футов (0,9 - 1,5 м), изготовленные из сплава P530 / P550, для создания безмагнитной среды для инструментов MWD / LWD.

Высокопроизводительная средняя секция: сталь G105 / S135, рентабельная прочность на растяжение и скручивание.

Оптимизация потоков

1.API 5DP резьба с общим желобом для снятия напряжений, чтобы предотвратить усталостные отказы в скважинах с высоким изгибом.

В немагнитных частях используются проприетарные немагнитные резьбовые защитные устройства.

Ключевые приложения

Ориентированное бурение: точное измерение азимута и наклона в наклонной скважине.

 Система MWD / LWD: Расположение измерительных приборов в немагнитных областях для устранения искажений сигнала.

Высокотемпературные скважины высокого давления: выдерживают температуру до 150°C и давление до 140MPA.

Бурение с большим смещением: снижение крутящего момента и сопротивления при сохранении структурной целостности.

Преимущества производительности

✅ немагнитные свойства цели

 Немагнитные части тестируются под 10T магнитным полем (ASTM A342) для обеспечения нулевой помехи подземным датчикам.

✅ Экономично эффективный дизайн

 Сочетание доступной стандартной стали с высококачественными немагнитными сплавами снижает стоимость на 30% по сравнению с полностью немагнитными трубопроводами.

✅ Отличные механические свойства.

Усталость жизни: более 200 000 циклов при 80% текучести (ISO 13679).

 Ударная устойчивость: ≥60J при 20°C (V - образный надрез Шабби).

✅ Коррозионная стойкость

• немагнитная часть: соответствует стандарту NACE MR0175 для среды H2S / CO2B.

Стандартный раздел: оцинкование для защиты от атмосферной коррозии (ISO 4042).

Производственный процесс

1. Немагнитная часть:

Горячая ковка → обработка с ЧПУ → отжиг в твердом растворе → скрининг магнитной проницаемости.

2. Стандартные разделы:

Бесшовная прокатка труб → закалка / отпуск → резьбовая прокатка.

3. Сборка:

Сварка немагнитных и стандартных частей (сертификация ASME IX).

ультразвуковое обнаружение сварных швов (ISO 6892 - 3 2 класс).

Сертификация и соблюдение

• Стандарты: API спецификации 5DP, ASTM A999, NACE MR0175, ISO 9001: 2015.

• Тест: статическое давление воды (1,5 - кратное рабочее давление), тест на магнитную проницаемость и крутящий момент.

Поддержка клиентов

Предпродажное обслуживание

• Индивидуальная конструкция для конкретных условий ствола скважины (например, наружный диаметр для глубоководных применений составляет 6.625 дюймов).

• Свободный анализ конечных элементов для оптимизации распределения напряжений в комбинации буровых установок на дне скважины (BHA).

Послепродажное обслуживание

Гарантия на дефекты материалов и сварки составляет 12 месяцев.

Инженеры, сертифицированные API, обеспечивают глобальную поддержку на месте в течение 72 часов.

Цифровые двойники прослеживаемости каждого компонента.

Почему с Рэем?

 Лидерство в отрасли: поставки немагнитных буровых инструментов для CNOOC, Shell и Halliburton на протяжении более 15 лет.

 Инновационный дизайн: запатентованный процесс сварки обеспечивает бесшовную интеграцию немагнитных и стандартных частей.

Наличие запасов: в запасах имеется более 500 разъемов для срочных заказов.

Информация о заказе

Стандартная модель:

Основные различия:

Смешанная конструкция: балансировка затрат и характеристик через немагнитный конец + стандартный стальной корпус.

2.MWD / LWD Фокус: четко указывает на необходимость магнитных зон при буровых измерениях.

Специализация по сварке: Подчеркните конструкционную целостность сварки, сертифицированной ASME.
