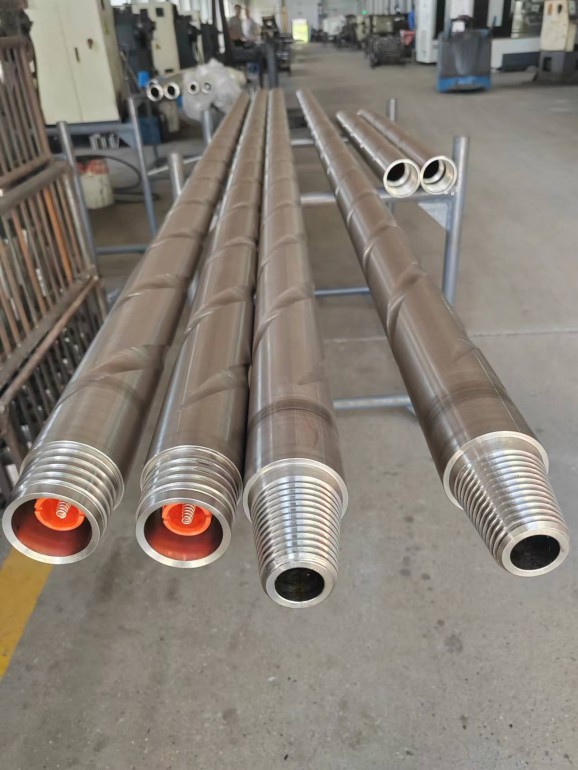

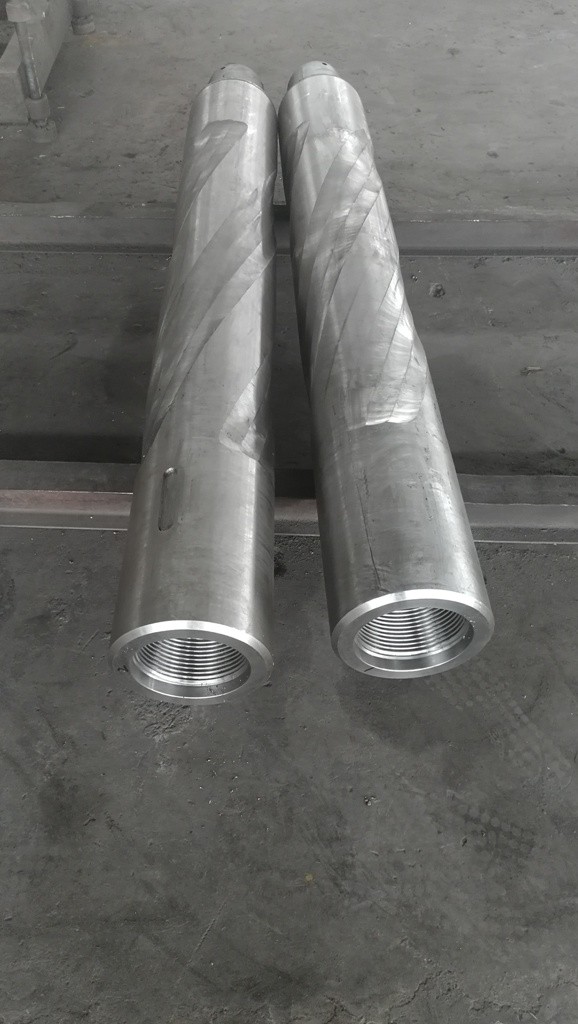

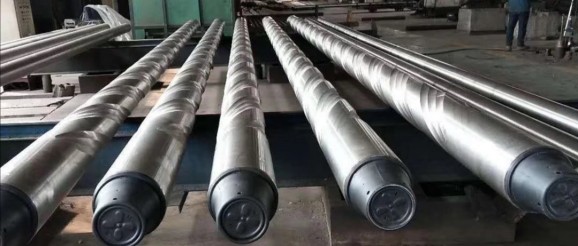

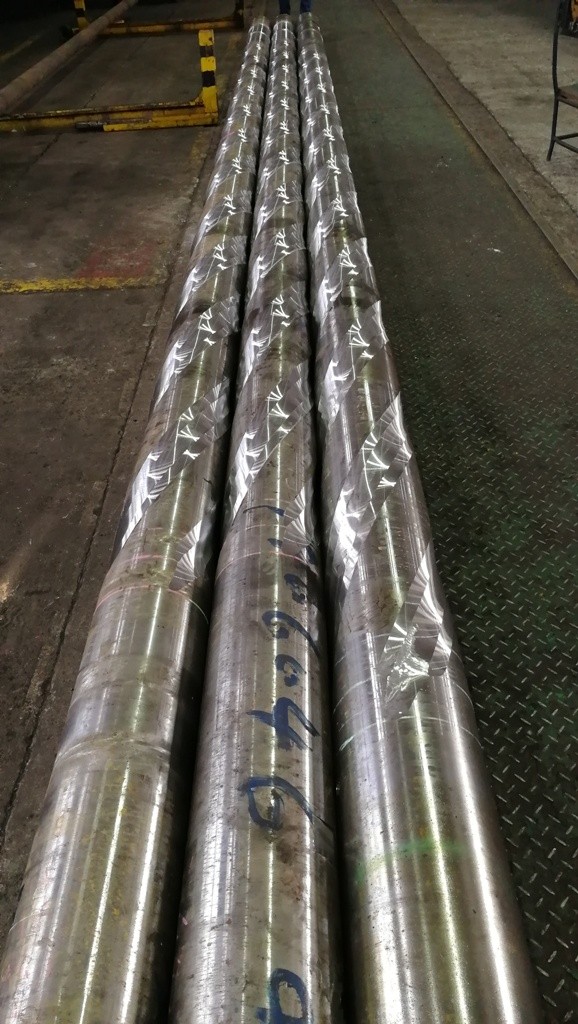

немагнитный спиральный долото
Безмагнитные спиральные долото основаны на высоких крутящих моментных свойствах буровой трубы, с использованием односпиральных или двухспиральных лопастей, сваренных в процессе намотки под предварительным напряжением. Выберите высококачественную легированную конструкционную сталь, после реальной обработки кондиционером, что значительно повышает прочность на усталость и прочность на сдвиг. Буровые трубы используют передовую технологию производства сварки трением, с высокой прочностью на изгиб, прочностью сварки. Все производственное оборудование использует современное оборудование для обработки с ЧПУ, имеет характеристики высокой эффективности производства, стабильного качества. Это гарантирует требования к линейности глубокого сверления.
Безмагнитный спиральный долото с быстрой скоростью бурения, хорошей формой бурения, высоким действием бурения, большим крутящим моментом, стабильной работой, автоматическим замком пружинного штифта, удобным и быстрым демонтажем и другими характеристиками. При бурении глубоких отверстий бурильная труба сопровождается шплинтом, что увеличивает передаточный крутящий момент и значительно уменьшает потерю буровой трубы. Использование вставного резьбового соединения, разборка и сборка удобны и быстры, хорошая герметичность, высокая прочность на растяжение, высокое качество свайного корпуса. Хорошая вертикальность, удобство разборки.
Обзор продукции
Наши немагнитные спиральные буровые установки предназначены для критических операций по бурению нефти и газа, сочетая преимущества низкой магнитной проницаемости с технологией спиральных желобов для повышения подземных характеристик. Эти бриллианты обеспечивают стабильное давление бурения (WOB), снижают риск дифференциального бурения и обеспечивают непрерывные измерения MWD / LWD в приложениях для направленного бурения.
Технические нормы
Parameter | Value |
Material Grade | P530, P550 high-strength non-magnetic alloy steel (ASTM A999 compliant) |
Connection | API 7-1 threads (NC31, NC50, 6-5/8 REG, 7-5/8 REG, etc.) |
Outer Diameter (OD) | 6.75"–9.5" (171–241 mm) |
Inner Diameter (ID) | 2.8125"–3" (71–76 mm) |
Length | 30–31 ft (9.1–9.4 m) |
Magnetic Permeability | μ ≤ 1.001 (at 800 A/m) – 10T field tested for zero interference |
Tensile Strength | 689–827 MPa (100,000–120,000 psi) |
Yield Strength | 530–758 MPa (77,000–110,000 psi) |
Elongation | ≥18% (ISO 6892-1) |
Surface Treatment | Electroless nickel plating / Black oxide (ISO 4527) |
Особенности проектирования

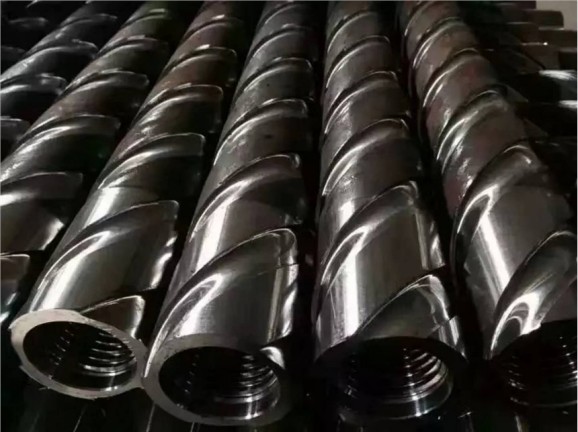

Технология спиральных лотков
1. Установка трех (трех спиральных канавок правого вращения) вдоль внешнего диаметра сокращает контактную площадь ствола скважины на 40%, минимизирует дифференциальный риск адгезии и улучшает циркуляцию раствора.
2.По сравнению с гладкой петлей вес уменьшается на 4 - 6%, сохраняя при этом целостность конструкции.
немагнитная целостность
Микроскопическая структура аустенита (сплав Cr - Mn с низким содержанием углерода) обеспечивает отсутствие магнитных помех для инструментов MWD / LWD, что имеет решающее значение для точных измерений азимута и наклона.
Потоки, соответствующие API
Качественные резьбы с канавками для снятия напряжений (спецификация API 7 - 1) повышают устойчивость к усталости в условиях высокого изгиба.
Ключевые приложения
Направленное бурение: сохранение траектории ствола при проведении магнитных измерений в реальном времени.
Высокотемпературные скважины высокого давления: выдерживают высоковольтные / высокотемпературные условия до 150°C и 150MPA.
Система MWD / LWD: Создание немагнитных областей вокруг измерительных инструментов для устранения искажений сигнала.
Управление отклонением: уменьшение вибрации и стабилизация комбинации буровых инструментов на дне скважины (BHA), чтобы сделать бурение более плавным.
Преимущества производительности
✅ сверхнизкие магнитные помехи
Магнитная проницаемость 1,001 обеспечивает совместимость с чувствительными подземными приборами (соответствует стандарту ASTM A342).
✅ антиадгезионная операция
Спиральный желоб уравновешивает давление раствора, и дифференциальная адгезия уменьшается на 60% по сравнению с гладким долотом.
✅ Высокая прочность и долговечность
Сталь из закаленных и отпускных сплавов устойчива к коррозии H2S / CO2B (соответствует стандарту NACE MR0175) и напряжениям при кручении.
✅ Прецизионное производство
Обработка CNC до допусков ± 0,05 мм; ультразвуковое тестирование (ISO 6892 - 3 2 класса) и статическое давление воды при рабочем давлении в 1,5 раза.

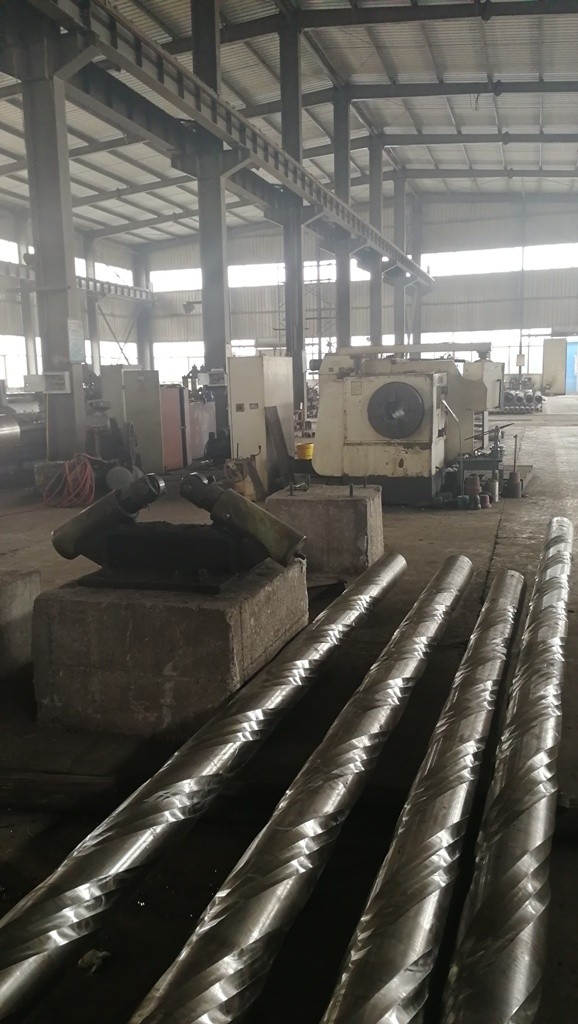

Производственный процесс
1. Выбор материала: высокочистая сплавная сталь P530 / P550, контролируемая P / S 0,05%, коррозионная стойкость.
2. Формирование: горячая ковка + глубокое сверление, толщина стенки равномерна.
3.Термическая обработка: индивидуальный твердорастворимый отжиг, оптимизированная прочность и немагнитная стабильность.
4. Обработка поверхности: может быть выбрана жесткая лента или покрытие для повышения износостойкости в абразивной конструкции.
Сертификация и соблюдение
• Стандарты: API спецификации 7 - 1, ISO 9001: 2015, NACE MR0175.
Тесты: скрининг магнитной проницаемости, испытание на удар по шкале Шарби (≥60 J) и твердость по Бринелю (≥285 BHN).
Поддержка клиентов
Предпродажное обслуживание
Индивидуальные проектные работы для конкретных условий ствола (например, внешний диаметр глубоководного бурения составляет 9,5 дюйма).
• Анализ свободных конечных элементов для моделирования распределения напряжений в сложных BHA.
Послепродажное обслуживание
Гарантия на дефекты материалов составляет 12 месяцев.
Сертифицированные инженеры API обеспечивают глобальную техническую поддержку в течение 48 часов.
• Полная прослеживаемость достигается с помощью цифровой двойной записи (номер партии → производственные параметры).
Почему с Рэем?
Опыт работы в отрасли: более 15 лет работы по поставке немагнитных бриллиантов для CNOOC, Shell и Halliburton.
Инновации: проприетарная конструкция спиральных канавок была проверена в более чем 1000 полевых применениях.
Эффективность с точки зрения затрат: Прямое ценообразование завода, отсутствие минимального количества заказов.
Информация о заказе
Стандартная модель:
6.75 дюйм NC50: внешний диаметр 6,75 дюйма, внутренний диаметр 2875 дюйма, длина 31 фут
8,25 дюйма 6 - 5 / 8 REG: внешний диаметр 8,25 дюйма, внутренний диаметр 28125 дюйма, длина 31 фут
9,5 дюйма 7 - 5 / 8 REG: внешний диаметр 9,5 дюйма, внутренний диаметр 3 дюйма, длина 31 фут
Основные различия:
Двойная техническая интеграция: сочетание антиадгезионной конструкции спирального желоба с немагнитным.
Соответствие требованиям API: соответствие строгим стандартам безопасности и эксплуатационных характеристик нефтяных месторождений.
3. Проверка на месте: на основе тематических исследований в условиях высокотемпературного и направленного бурения.
