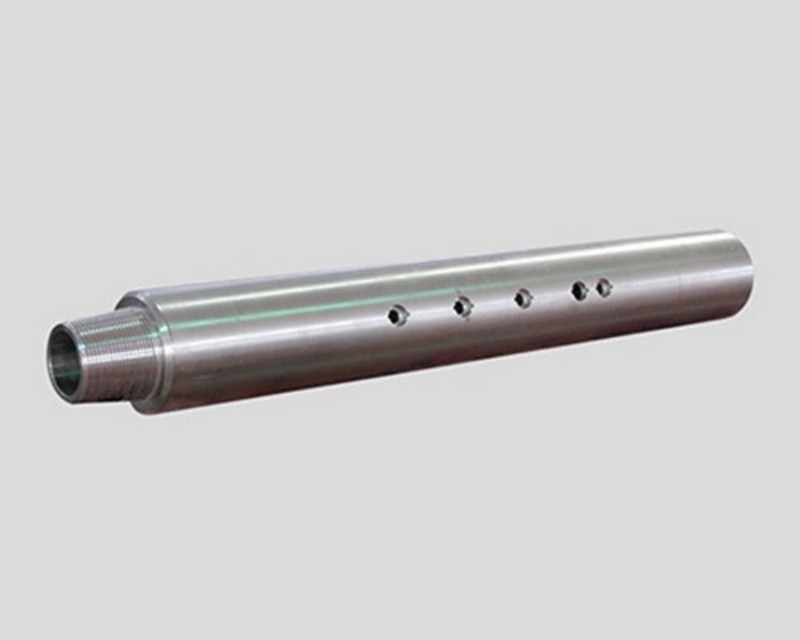

немагнитная подвеска LWD / MWD
Непосредственная поставка немагнитных подвесок LWD / MWD на завод состоит из целого подсектора. Внутренний диаметр полноформатной подгруппы соответствует компоненту расходного цилиндра прибора, трубке зонда и центратору, установленному на трубке зонда. Внутреннее отверстие монолитной секции имеет несколько ступенчатых отверстий. Верхнее внутреннее отверстие оснащено компонентом расходной трубы прибора, среднее ступенчатое отверстие оснащено зондовой трубой, а нижняя часть целого используется для изоляции расстояния между прибором и магнитным буровым инструментом. Этот практический новый немагнитный кран эквивалентен объединению оригинальных трех частей коротких сегментов в единое целое, устранение промежуточного резьбового соединения значительно повышает подземную безопасность прибора, обеспечивает эффективную изоляцию прибора от долота. В случае расстояния магнитного бурового инструмента расстояние между прибором и долотом сокращается.
немагнитные подвесные соединения используются главным образом для определения направления скважины во время бурения направленной скважины. В то же время он создает немагнитную среду для магнитометрических приборов во время ориентации, чтобы гарантировать, что данные, измеренные магнитометрическими приборами, являются реальной геомагнитной информацией.
У нас есть два класса немагнитных подвесок, P530 и P550.
немагнитные подвески LWD / MWD - точные подземные измерения целостности
Обзор продукции
Наша немагнитная подвеска LWD / MWD предназначена для критически важных применений для бурения нефтяных и газовых скважин и представляет собой высокопроизводительный компонент, обеспечивающий надежную электромагнитную совместимость (EMC) в подземной среде. Используя передовые немагнитные сплавы и прецизионное производство, этот подсистема предотвращает магнитные помехи датчикам LWD / MWD и обеспечивает точный сбор данных ствола скважины в реальном времени.
Технические нормы
Parameter | Value |
Material Grades | P550, P530 high-strength non-magnetic alloy steel (ASTM A999 compliant) |
Connection | API 7-1 premium threads (NC31, NC40, 4-1/2" REG, etc.) |
Body Diameter | 121–203 mm (customizable: 3.5"–7") |
Length | 1,690–2,500 mm (standard) / Custom lengths available |
Magnetic Permeability | μ ≤ 1.05×10⁻⁶ H/m (10T field tested) |
Working Pressure | Up to 150 MPa |
Temperature Range | -40°C to +150°C |
Surface Treatment | Black oxide coating / Electroless nickel plating (ISO 4527) |
Ключевые приложения
1. Направленное бурение
1. Поддержка инструмента LWD / MWD для измерения данных по азимуту, наклону и гамма - излучению без магнитных искажений.
Включить мониторинг интенсивности магнитного поля для определения степени приближения к соседней обсадной колонне.
2. Колодцы высокой температуры / высокого давления
Поддержание структурной целостности в условиях глубоководного и высокотемпературного бурения под высоким давлением.
Преимущества производительности
✅ сверхнизкие магнитные помехи
Микроскопическая структура аустенита устраняет помехи сигнала, измеряемые с точностью MWD / LWD.
✅ Превосходная механическая прочность.
Прочность текучести: 530 - 550 МПа; Интенсивность на растяжение: 750 - 850 МПа (ISO 6892 - 1).
Устойчивость к кручению и осевому напряжению при бурении скважин с большим смещением.
✅ Коррозионная стойкость
Состав сплава (Cr: 17 - 19%, Ni: 10 - 12%) предотвращает сероводород и углекислыйгаз (соответствует стандарту NACE MR0175).
✅ Легко интегрируется
Стандартная резьба API обеспечивает совместимость с колоннами буровых установок и инструментов по всему миру.
Превосходное производство
Процесс: литье в форме плавления + точная обработка CNC с допуском ± 0,05 мм.
Тестирование:
• ультразвуковое тестирование (ISO 6892 - 3 уровня 2).
Испытание гидростатического давления (API 5CT) при рабочем давлении в 1,5 раза.
Для проверки магнитной проницаемости используются сверхпроводящие магниты 10Т.
Сертификация и соблюдение
• Стандарты: API спецификации 7 - 1, ISO 9001: 2015, NACE MR0175.
Отслеживаемость: полная цифровая двойная запись от сырья до конечного продукта.
Поддержка клиентов
Предпродажное обслуживание
Индивидуальные проектные работы для уникальных требований к стволам скважин.
• Анализ свободных конечных элементов для моделирования напряжений (FEA).
Послепродажное обслуживание
Гарантия на дефекты материалов составляет 12 месяцев.
Обеспечение глобальной технической поддержки в течение 48 часов.
Руководство по установке на месте для сертифицированных инженеров API.
Почему выбирают Рай?
Опыт работы в отрасли: более 15 лет работы с немагнитными решениями для CNOOC, Shell и Halliburton.
Инновации в материалах: проприетарная термическая обработка оптимизирует немагнитную стабильность и твердость (HB 220 - 250).
Эффективность с точки зрения затрат: Прямое ценообразование завода, без минимальных ограничений по заказу.
Информация о заказе
Параметры модели:
MWD - 121 (внешний диаметр 121мм, длина 2500мм)
LWD - 203 (внешний диаметр 203 мм, длина 2048 мм)
• По запросу может быть предоставлена индивидуальная конфигурация.
