немагнитные буровые установки являются одним из инструментов разведки, бурения и бурения нефти и газа. Во время бурения буровые установки, как правило, являются магнитными и имеют магнитное поле, которое влияет на магнитные измерительные приборы, что делает невозможным получение правильной измерительной информации о стволе скважины. Использование немагнитных буровых труб позволяет создать немагнитную среду с характеристиками буровых труб при бурении. В 1990 году значительное количество немагнитных бриллиантов за рубежом было включено в стандарт API. Наша страна разработала стандарт SY / T 5145 - 86 « немагнитные бриллианты» на основе зарубежных продуктов и образцов продукции.

1.Низкая проницаемость, проницаемость материала в пределах 1.005.

2. Коррозионная стойкость, прошедшая испытание на коррозионную стойкость. Если коррозионные свойства материала не являются хорошими, во время использования могут возникнуть защелки и плохая износостойкость, что напрямую влияет на срок службы.

Испытания на усталость, более 300 000 при 65KSI и, как правило, до 300 000 при 80KSI. В рамках 60KSI было проведено более 10 миллионов тестов.

4.Материал однородный, поверхность без трещин. После одностороннего вскрытия 2 мм материал не имеет трещин.

Наша компания строго контролирует химический состав материала в процессе производства стали, особенно соотношение C, Cr, Mn, N и других элементов, что обеспечивает не только высокие механические свойства материала, но и низкую магнитность. Используется электрическая печь для плавки, а затем печь AOE для очистки.

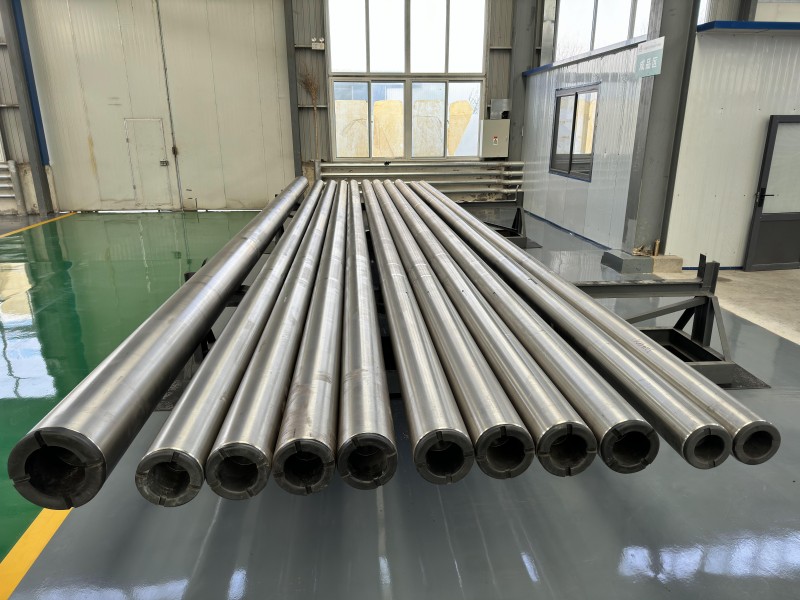

1. Введение немагнитных бриллиантов

Немагнитные буровые установки изготовлены из низкоуглеродистой высокохромированной марганцевой стали. После строгого соотношения химических компонентов он очищается и ковается для достижения своих механических свойств. Он обладает хорошей низкой магнитной проницаемостью, высокой прочностью механических свойств, отличной устойчивостью к межкристаллической коррозионной растрескиванию и отличной износостойкостью. Относительная магнитная проницаемость немагнитного бриллианта, при интенсивности магнитного поля 1x10⁵ / 4πA / m, составляет ur ≥ 1.010. Магнитно - индукционный градиент прочности немагнитного бриллианта на расстоянии 100 мм от любой точки внутреннего отверстия составляет более 0,05 мкт.

Немагнитные буровые установки в основном используются в нефтяном бурении и геологоразведочной промышленности. Он используется для защиты сигналов помех от магнитного поля Земли, что делает позиционирование и измерения более точными.

2. Функции

Поскольку все магнитные измерительные приборы при измерении направления ствола ощущают геомагнитное поле ствола, измерительные приборы должны находиться в немагнитной среде. Однако во время бурения буровая установка часто имеет магнитные и магнитные поля, которые влияют на магнитные измерительные приборы, не позволяя им получить правильную измерительную информацию о траектории ствола. Использование немагнитных буровых труб позволяет создать немагнитную среду и обладает характеристиками бурения в процессе бурения.

3. Принцип работы

Схема принципа работы немагнитного бриллианта: (1) линия геомагнитного поля; (2) Магнитные измерительные приборы; Стальной бриллиант; Вмешательство в линии магнитного поля; Соединение долота; ⑥ Немагнитные буровые установки блокируют интерференционное магнитное поле выше и ниже, гарантируя, что они не влияют на детали измерительного прибора. Таким образом, немагнитные бриллианты создают немагнитную среду для магнитных измерительных приборов, гарантируя, что данные, измеренные магнитными измерительными приборами, являются реальной информацией о геомагнитном поле.

немагнитные буровые установки - высокопрочное решение для измерения целостности нефтяных месторождений

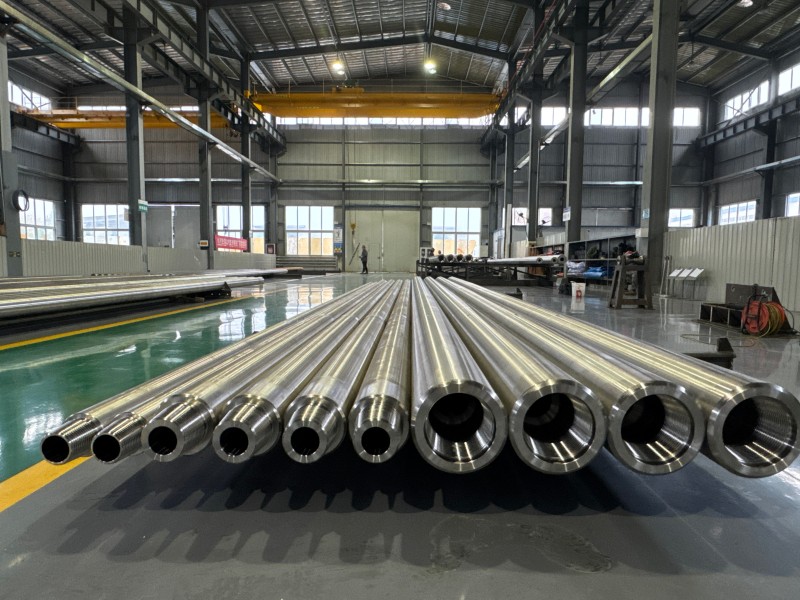

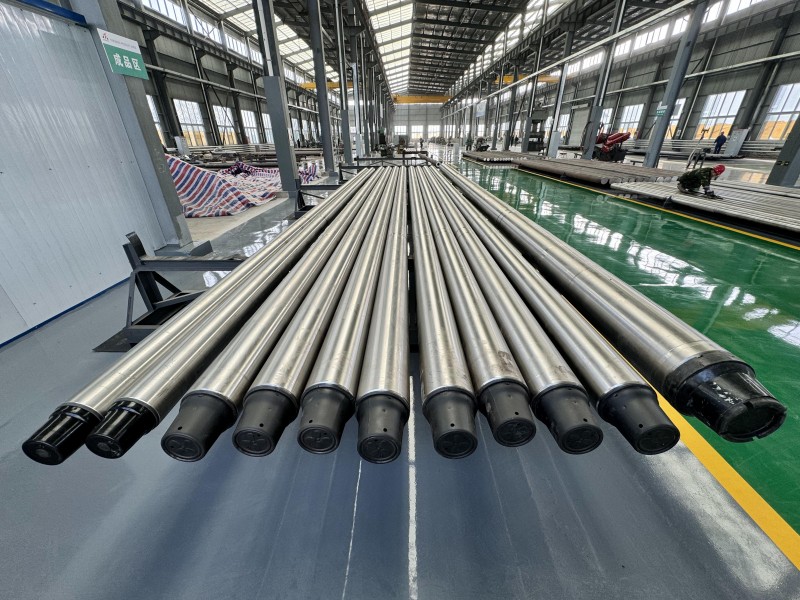

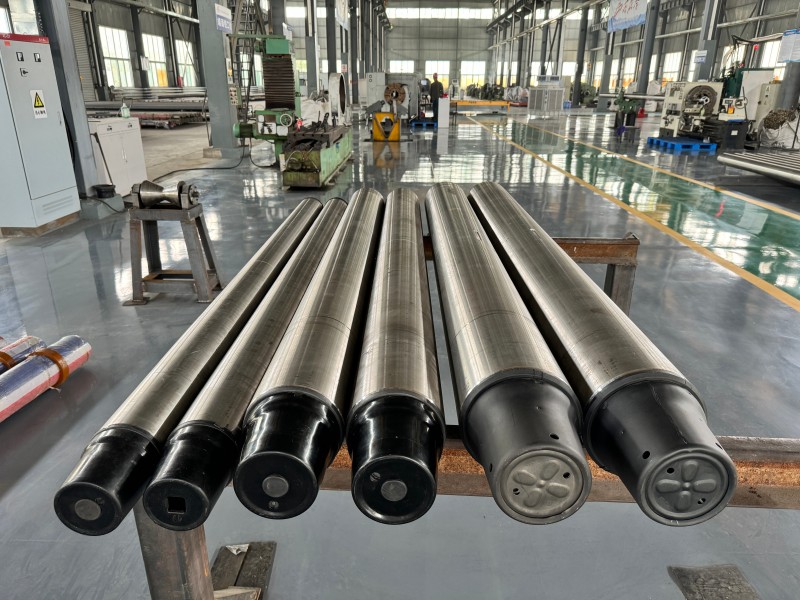

Обзор продукции

Наши немагнитные буровые установки предназначены для бурения нефтяных и газовых скважин и обеспечивают критический контроль давления бурения (WOB) при создании безмагнитной зоны для системы MWD / LWD. Кольцо изготовлено из высокопрочной немагнитной сплавной стали, устраняет магнитные помехи, обеспечивает стабильную траекторию ствола и выдерживает экстремальные подземные напряжения в направляющих и высокотемпературных скважинах высокого давления.

Технические нормы

Особенности проектирования

Магнитная изоляция

Микроскопическая структура аустенита обеспечивает отсутствие магнитных искажений (погрешность измерения 0,3°) датчика MWD / LWD.

Конструкция высвобождения напряжений

1. Общий участок осадки уменьшает концентрацию напряжений на стыке инструмента, а усталостный срок службы увеличивается на 30%.

2. Твердая полоса на внешнем диаметре (сплав WC - Co), используемая для износостойкости в абразивных конструкциях.

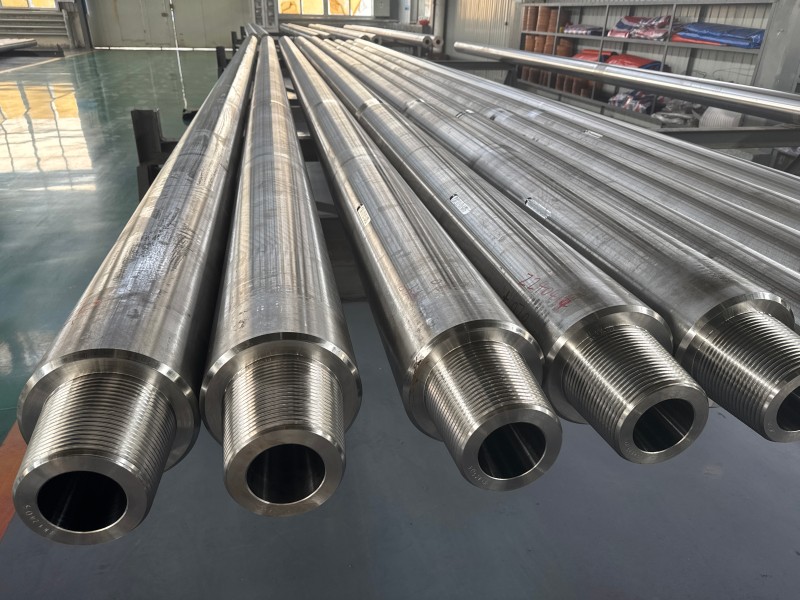

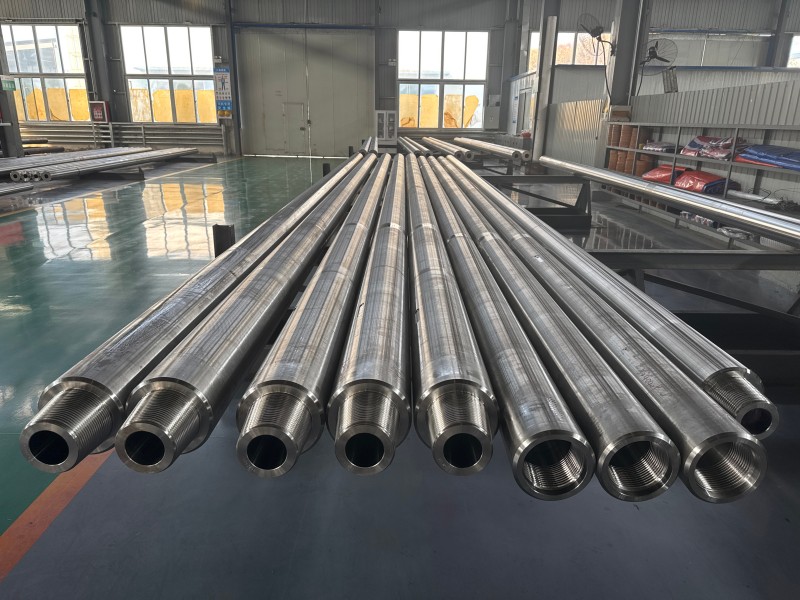

Потоки, соответствующие API

Высококачественная резьба, с металлическими на металлические уплотнения (ISO 13679), обеспечивает отсутствие утечки при 150 МПа.

Ключевые приложения

Направленное бурение: обеспечивает давление бурения для точного управления траекторией в наклонной скважине.

Система MWD / LWD: Создание немагнитных областей для точных измерений азимута / наклона.

Высокотемпературные скважины высокого давления: выдерживают температуру до 150°C и давление до 140MPA.

Сернистые газовые скважины: эксплуатируются в условиях, богатых сероводородом (в соответствии со стандартом NACE MR0175).

Преимущества производительности

✅ сверхнизкие магнитные помехи

Магнитная проницаемость 1,001 мкм обеспечивает соответствие показаний датчика реальному магнитному полю Земли.

✅ Превосходная механическая прочность.

Эквивалентная прочность класса 135 (сталь для буровых труб S135).

Усталость жизни: более 500 000 циклов при 80% текучести (ISO 13679).

✅ Коррозионная стойкость

Химическое никелирование (50 - 70 мкм) предотвращает коррозию хлоридами и сульфидами.

✅ Дружелюбный дизайн.

Стандартная резьба API для быстрой интеграции с глобальными буровыми бригадами.

Вес может быть настроен в соответствии с конкретными требованиями к давлению.

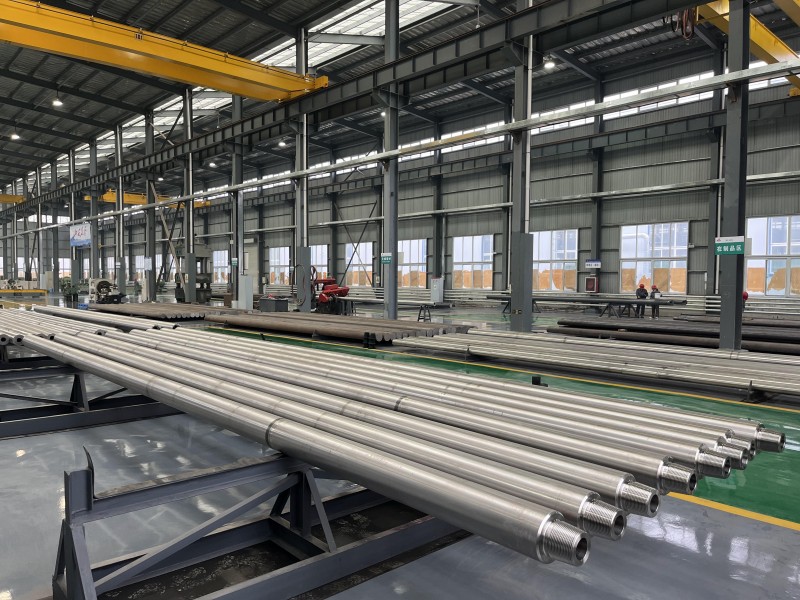

Производственный процесс

1. Подготовка материалов:

• вакуумная индукционная плавка сплава P550 для управления S / P 0015%.

2. Формирование:

 Горячая ковка + глубокие скважины с равномерной толщиной стенки (допуск ±0,1 мм).

3. Термическая обработка:

• Твердый отжиг для оптимизации немагнитной стабильности и твердости (HB 280 - 320).

4. Испытания:

• ультразвуковое тестирование (ISO 6892 - 3 уровня 2) и гидростатическое испытание.

Сертификация и соблюдение

• Стандарты: API спецификации 7 - 1, ASTM A999, NACE MR0175, ISO 9001: 2015.

 Тесты: скрининг магнитной проницаемости, испытание на удар Шарби (≥60 J) и испытание на крутящий момент.

Поддержка клиентов

Предпродажное обслуживание

Индивидуальная конструкция для конкретных условий ствола (например, внешний диаметр глубоководного бурения составляет 9,5 дюйма).

• Анализ свободных конечных элементов для моделирования распределения напряжений в сложных BHA.

Послепродажное обслуживание

Обеспечение круглосуточной технической поддержки с помощью спутниковой связи.

Сертифицированные инженеры API проводят инспекции на месте в течение 72 часов.

Гарантия на материалы и процессы 12 месяцев.

Почему с Рэем?

 Лидерство в отрасли: более 15 лет поставки немагнитных бриллиантов для Shell, CNOOC и Halliburton.

Проверка на месте: в Пермском бассейне и Северном море развернуто более 10 000 установок.

• Эффективность с точки зрения затрат: на 25% ниже по сравнению с импортозамещающими веществами с той же производительностью.

Информация о заказе

Стандартная модель:

Основные различия:

Магнитная энергия: MWD / LWD точность 1.001.

Соответствие требованиям API и NACE: соответствие строгим стандартам нефтяной промышленности.

3. Настройка: обеспечивает гибкий вес и размеры для удовлетворения различных потребностей в бурении.
