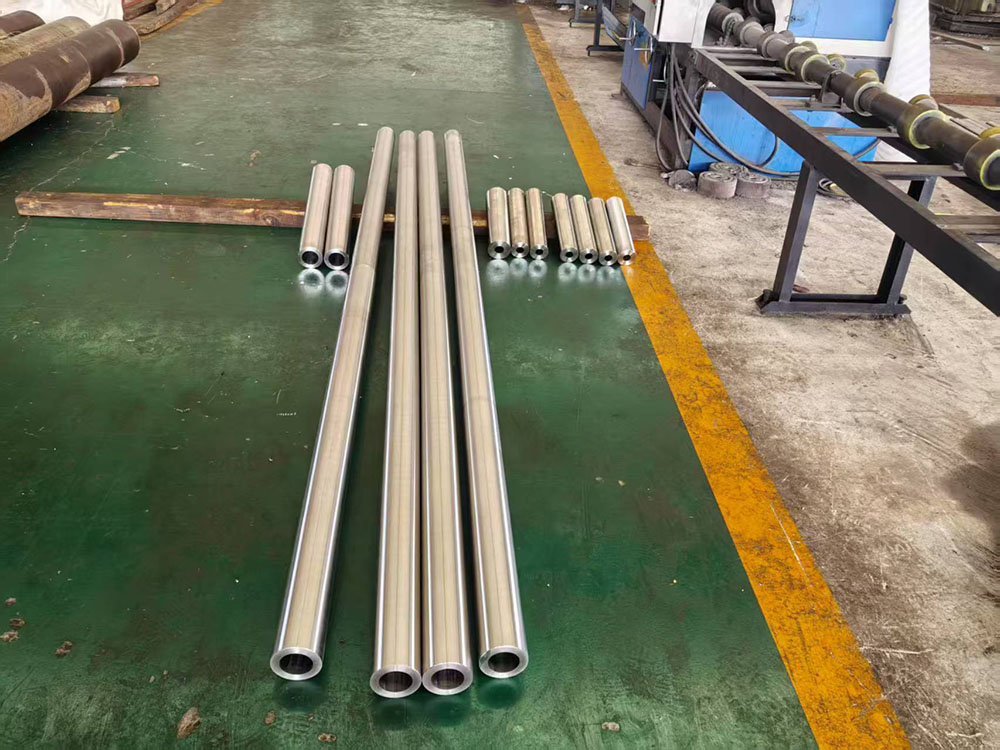

наружная трубка немагнитного измерительного зонда
In order to ensure that the downhole measuring probe is in an undisturbed non-magnetic environment as much as possible, non-magnetic drill pipes are connected to both the front and rear ends of the probe. The outer tube of the non-magnetic probe is made of non-magnetic steel, which has the characteristics of low magnetic permeability, high tensile strength, and good torsional resistance. It provides a non-magnetic environment for the downhole measurement system that is free from the magnetic interference of the drilling tools. The magnetic field at the location of the probe is almost equal to the nearby geomagnetic field. Therefore, it can accurately distinguish the geomagnetic direction of the borehole and ensure the measurement accuracy of the measurement system.
Особенности продукции
1. немагнитность: с немагнитными характеристиками, магнитная проницаемость < = 1.005.
Безопасность хорошая: искра не возникает во время удара и трения.
Высокая прочность на растяжение и скручивание: прочность на растяжение ≥ 1035 МПа, прочность на текучесть ≥ 965 МПа.
Хорошая пластичность: удлинение разрыва в 2 - 5 раз больше, чем у бериллиевой меди, и вполне может достигать уровня 135 - ступенчатой стали.
Коррозионная стойкость: обладает высокой антикоррозионной стойкостью и адаптируемостью к подземной среде и может работать в условиях высокой коррозионной среды, содержащей сероводородную кислоту.
Сфера применения
Внешние трубы немагнитных буровых зондов используются главным образом в сочетании с измерительными зондами.
Внешняя труба немагнитного измерительного зонда - защита точности подземных измерений в угольной шахте
Цзянсу и Жуй Инновационные материалы лтд.
Обзор продукции
Наша внешняя трубка немагнитного измерительного зонда предназначена для системы направленного бурения в угольной шахте и обеспечивает защитную безмагнитную среду для зонда MWD / LWD, обеспечивая точные геомагнитные измерения в суровых подземных условиях. Трубка сочетает в себе сверхнизкую магнитную проницаемость и высокую коррозионную стойкость и обеспечивает надежные свойства в угольных пластах, содержащих сероводород, воду и абразивные осадки.
Технические нормы
Parameter | Value |
Material Grade | P550 non-magnetic alloy steel (ASTM A999 compliant) |
OD/ID | 89–127 mm OD / 60–100 mm ID (customizable) |
Length | 1,500–3,000 mm (standard) / Custom lengths available |
Magnetic Permeability | μ ≤ 1.005 (at 800 A/m) – 10T field tested for zero interference |
Tensile Strength | ≥1,035 MPa (150,000 psi) |
Yield Strength | ≥965 MPa (140,000 psi) |
Elongation | ≥18% (ISO 6892-1) |
Corrosion Resistance | NACE MR0175 compliant (H₂S resistance) |
Sealing Rating | IP68 (10-bar water pressure for 72 hours) |
Магнитная изоляция
Аустенитная микроструктура устраняет магнитные помехи, обеспечивая соответствие показаний зонда геомагнитному полю (0,5 °).
Тройное уплотнение
1.O - образный круг + уплотнительная прокладка + сварная крышка предотвращает попадание воды / осадков в мокрый угольный пласт.
Стресс - тест составляет 15 МПа (2 - кратное рабочее давление).
Устойчивость к износу
Химическое никелирование (толщина 50 - 70 мкм) обеспечивает твердость HV 500 и продлевает срок службы в абразивном угольном пласте.
Ключевые приложения
Горизонтальное бурение в угольной шахте: защита зонда MWD при направленном бурении на большие расстояния (например, при бурении 3000 м +).
Выхлопные скважины: поддержание точности измерений в угольных пластах с высоким содержанием газа.
Разведка тонких пластов: точное управление траекторией в узких пластах (толщина 1,5 м).
Подземное спасательное бурение: поддержка системы аварийного обнаружения в условиях обрушения шахты.
Преимущества производительности
✅ сверхнизкие магнитные помехи
Коэффициент проницаемости, составляющий 1,005 мкл, обеспечивает точность данных зонда, сопоставимую с значениями поверхностных горизонтальных измерений.
✅ Устойчивость к экстремальным условиям
Работает при температурах от - 40°C до + 85°C и коррозионной среде pH 3 - 11.
Ударная устойчивость: при 20°C ≥ 100 J (V - образный надрез Шабби).
✅ Срок службы и надежность
Усталость жизни: более 500 000 циклов при 80% текучести (ISO 13679).
• 100 - процентное неразрушающее обнаружение (NDT) с помощью ультразвукового и магнитного порошка.
Производственный процесс
1. Подготовка материалов:
• вакуумная индукционная плавка сплава P550 для управления S / P 0015%.
2. Формирование:
Бесшовная труба с допуском на толщину стенки ±0,1 мм.
3. Обработка поверхности:
Химическое никелирование (ASTM B733) + консервация фосфатных покрытий.
4. Сборка:
Промышленные концевые детали CNC с резьбой ISO 7 - 1 для быстрой установки зондов.
Сертификация и соблюдение
Угольная безопасность Китая: сертификация MA.
• Международные стандарты: ISO 9001: 2015, NACE MR0175, API спецификация 5CT (Q уровень).
Поддержка клиентов
Предпродажное обслуживание
Индивидуальная конструкция для конкретного диаметра и глубины скважины.
Бесплатное 3D - моделирование, имитация совместимости зондовых труб.
Послепродажное обслуживание
• Круглосуточная техническая поддержка через WeChat / WhatsApp.
Обучение монтажу на угольных шахтах.
Гарантия на дефекты материалов составляет 18 месяцев.
Почему с Рэем?
Промышленный опыт: более 10 лет для угольной энергетики, Shenhua Group и Shanxi коксующегося угля, чтобы предоставить немагнитные решения.
• Испытательная мощность: внутренняя камера магнитного поля 10Т и лаборатория коррозии солевым туманом (ASTM B117).
Эффективность с точки зрения затрат: без ущерба для производительности затраты на 20% ниже, чем у импортозамещающих веществ.
Информация о заказе
Стандартная модель:
Model | OD | Length | Application |
HRI-MPT-89 | 89 mm | 2,000 mm | Thin coal seams |
HRI-MPT-127 | 127 mm | 3,000 mm | Thick seams & gas drainage |
Основные различия:
1. Специальные конструкции для угля: с уделением особого внимания проблемам, связанным с устойчивостью к сероводороду и абразивным пластам.
2.MA Сертификация: имеет решающее значение для соблюдения требований на рынке угля в Китае.
3. Тройная система уплотнения: уникальная для предотвращения попадания воды в окружающую среду мокрого угля.
